SD101A.L1.RC.5 디지탈 광링크 수신기
(초소형 비디오 1채널 수신+양방향 RS485/RS422 데이타 송수신)
판매가격 245,000
모델명 SD101A.L1.RC.5
재고 판매중
구매수량 EA
SD101A.L1.RC.5

초소형 디지탈 광링크 수신기

(비디오 1채널 수신+양방향 RS485/RS422 데이타 송수신)
1 V 1 D
제품특징
뛰어난 디지탈 전송 및 추가조정 불필요
WDM 기술로 광케이블 1CORE 사용
양방향 RS422/RS485
내장 DC전원출력으로 타 장비에 전원공급가능
Manchester, Bi-phase 지원
전자파장애, RFI, 누화 및 ground loops로부터 안전
박스타입
NTSC, PAL, SECAM 지원
경제적인 가격, 견고하며 신뢰성있는 CE 인증제품

제품적용
CCTV 원격 조정 PTZ 시스템
Interference resistant where data path through
장거리 비디오 및 데이타 전송 시스템
산업 현장 공정 모니터링 시스템
교통 물류 모니터링 시스템 등

비디오
비디오 채널 : 1채널
입출력 Impedance : 75°C
입출력 Level : 1Vp-p nominal
Encoding : 8 bits
Bandwidth : 5Hz to 10MHz @ -3dB
Signal to Noise Ratio : > 65dB
Differential Gain : < 0.8%
Differential Phase : <0.6°
비디오 커넥터 : BNC

데이타
데이타 채널 : 1채널, 양방향
데이타 인터페이스 : RS422/RS485 Manchester, Bi-phase in two way data
Data Rate : DC to 150Kbps
Bit Error Rate : 1 x 10-9
데이타 커넥터 : Terminal Plug with screw clamps

광 케이블 : 1-CORE , 싱글모드 혹은 멀티모드 (선택옵션)
광 파장 : 1310 / 1550nm
Optical Link Budget : 18dB
전송거리 : 5km @ 멀티모드 ; 40km @ 싱글모드
광 커넥터 : ST

제품사양
Power Requirement : 9~12VDC, 250mA
표시등 : power on @ 박스타입, video present, data in, data out, optical ok @ both Tx & Rx
제품크기 (mm) : 150W x130D x 28H (박스타입)
제품중량 : 0.6kg
작동온도 : -20°C~+75°C
상대습도 : 0~95%, 비결정

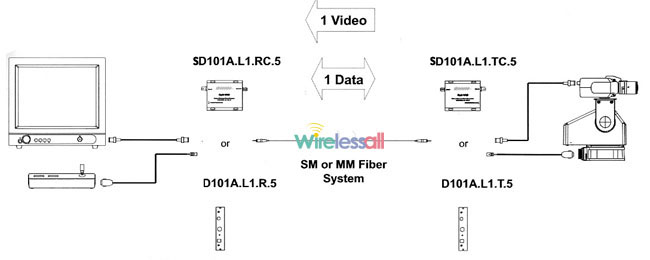

설치 예제





주문정보
D101A.L1.T.5 디지탈 광링크 송신카드(비디오 1채널 송신+양방향 RS485/RS422 데이타 송수신)
D101A.L1.TC.5 디지탈 광링크 송신기(비디오 1채널 송신+양방향 RS485/RS422 데이타 송수신)
D101A.L1.R.5 디지탈 광링크 수신카드(비디오 1채널 수신+양방향 RS485/RS422 데이타 송수신)
D101A.L1.RC.5 디지탈 광링크 수신기(비디오 1채널 수신+양방향 RS485/RS422 데이타 송수신)
D101A.L1.T.3 디지탈 광링크 송신카드 (비디오 1채널 송신+양방향RS232 데이타 송수신)
D101A.L1.TC.3 디지탈 광링크 송신기 (비디오 1채널 송신+양방향RS232 데이타 송수신)
D101A.L1.R.3 디지탈 광링크 수신카드 (비디오 1채널 수신+양방향RS232 데이타 송수신)
D101A.L1.RC.3 디지탈 광링크 수신기 (비디오 1채널 수신+양방향RS232 데이타 송수신)

*주의: 카드타입은 샤시 및 전원공급장치 별도구매

*제품 성능향상을 위하여 외관 등은 예고없이 변경될 수 있슴
