SYSTEMBASE SG-1010 RS232 1포트 유선 시리얼 디바이스 서버
시스템베이스 1포트 유선 시리얼 디바이스 서버 / RS-232전용
판매가격 152,900
모델명 SG-1010 RS232
제조원 SYSTEMBASE
재고 판매중
구매수량 EA

Highlights


- 최고 921.6Kbps의 시리얼 통신속도
- 산업용에 적합한 동작 온도(-40 ~ 85 ℃)

- RS-232, 또는 Combo(RS-422/RS-485) 시리얼포트 1
- 10/100Mbps Ethernet 포트 1개
- 적용성을 높여 주는 시스템베이스 COM Port Redirector
- PortView를 통한 확장된 설정 및 모니터링 기능
- Web, FTP를 통한 펌웨어 업데이트
- Web, Telnet, SNMP, PortView을 통한 장비 설정
- 다양한 맞춤 기능(개발자에 의한 S/W 수정가능)

- Link, LAN & Serial 상태 LED

- 알루미늄 케이스

- DIN 레일 장착 가능

SerialGate 1010 1개의 고속 시리얼 포트와 10/100M LAN 포트를 제공하는 디바이스 서버이다. RS232 모델과 Combo(422/485) 모델이 있으며, 최고 921.6Kbps 시리얼 속도를 제공하는 것이 특징이다.

소켓
프로그램을 사용하는 기존 디바이스 서버의 기능 뿐만 아니라 소켓 프로그램 없이 시리얼 통신 프로그램을 그대로 사용할 있는 COM 포트 리다이렉션이라는 보다 편리한 기능도 제공한다.

POS
관련
장치의 연결이나 공장 내부의 다양한 시리얼 장치의 연결, 브라우저를 통한 원격지 시리얼 장치의 감시/제어/자료 수집, 기타 보안/의료 장비 제어, 빌딩 자동화, 기계 조종, 공정 감시/제어 등에 효과적으로 적용할 있다.

시리얼 장비를 랜에 연결
RS232/422/485 인터페이스를 갖고 있는 모든 시리얼 장비가 환경에 접속 가능하다.

편리한 관리 환경
내장되어 있는 인터페이스 이외에도, 윈도우용 유틸리티인 Portview 이용하면 사용자는 관리를 손쉽게 있다. 더욱 정밀한 분석과 설정을 위해서 Telnet 통한 방법도 지원한다.

설치 용이성
측면에 부착되어 있는 레일을 통해 어떠한 표면에도 반영구적으로 설치가 가능하고, 마운팅 브래킷을 이용하여 DIN 레일에 장착할 수도 있다.

다양한 프로토콜 지원
SerialGate 1010 은 TCP, UDP, SNMP 등의 다양한 네트워크 프로토콜을 지원한다. 또한 서버/클라이언트 모드와 가상 시리얼 포트 모드 등을 지원하여 사용자 어플리케이션 프로그램과 다양한 방식으로 연동이 가능하다.

다양한 유틸리티 제공

시스템베이스는 디바이스서버와 함께 Portview, COM Port Redirector, Testview 등의 다양한 유틸리티를 무료로 제공한다. COM Port Redirector 디바이스 서버의 시리얼포트를 사용자 PC 직접 연결된 COM 포트처럼 사용할 있도록 지원하는 드라이버 프로그램이다. PortView 네트워크 상에서 동작하는 다수의 디바이스 서버 장비에 대하여 동작 통신상태 또는 시리얼포트의 모든 입출력 데이터를 원격에서 실시간으로 모니터링 있도록 지원하는 관리 프로그램이다. 그리고 TestView 디바이스 서버의 시리얼 포트와 랜포트 통신 성능 기능을 객관적으로 평가할 있는 시험 프로그램이다.

<활용방안>

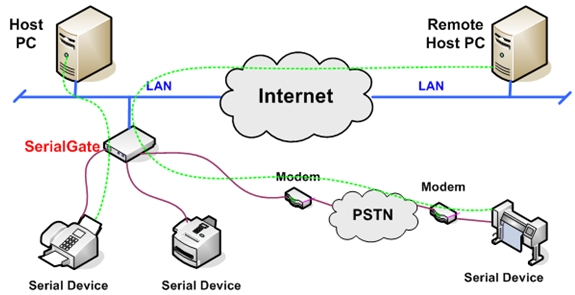

네트워크 시리얼통신

가장 일반적인 활용 예로서, PC SerialGate 가 네트워크에 연결되어, SerialGate 에 연결된 시리얼 장치들을 PC 에서 사용할 수 있습니다.

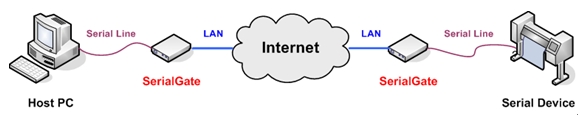

시리얼통신 터널링(Tunneling)

PC 와 시리얼장치 간에 연결된 시리얼 케이블을 네트워크로 연장하여 거리제한이 없는 시리얼케이블 처럼 사용 할 수 있게 합니다. 이 기능을 활요하기 위해서는 TCP Server – TCP Client 모드나 UDP Server – UDP Client 모드로 설정을 한다. 이 두 모드의 경우 데이터만을 주고 받을 수 있다. 만약에 Pair_Master – Pair_Slave 모드로 설정 시 데이터 뿐만 아니라 제어 신호 역시 주고 받을 수 있다.

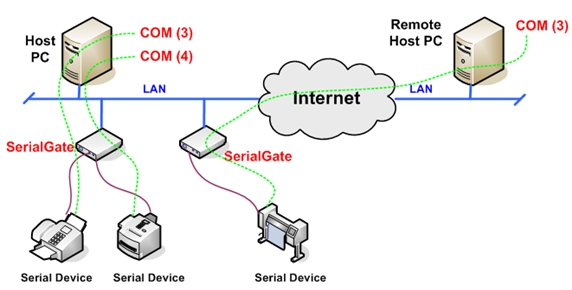

COM Port Redirection

Redirection 을 사용 함으로써 네트워크상에 연결된 SerialGate 의 시리얼포트를 마치 PC 에 장착된 시리얼 포트처럼 사용할 수 있다.

통신 환경

Protocols

TCP, UDP, Telnet, ICMP, DHCP, TFTP, HTTP, SNMP 1/2/3, SSH, SSL

LAN Port

10/100 Mbps RJ45 Port x 1

Network

Static IP, DHCP

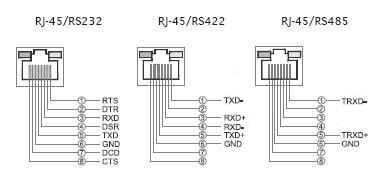

Serial

Port

시리얼포트 1개, RJ-45 타입

인터페이스

RS232 모델 : RS232

Combo 모델 : RS422/485 (소프트웨어 설정)

속도

최고 921.6 Kbps

signals

TX, RX, DTR, DSR, CTS, RTS, DCD

Data Bits

5, 6, 7, 8

Stop Bits

1, 1.5, 2

Parity

None, Even, Odd

Flow Control

RTS/CTS, XON/XOFF

소프트웨어

운영체제

임베디드 리눅스

관리

Portview, Web, Telnet

설정

Web, Telnet

보안

Username and Password

COM Port Redirection

시스템베이스 COM Port Redirector

Windows 98/ME/2000/XP/2003

하드웨어

Processor

ARM926EJ-S(210MHz)

Flash Memory

4 MB

SDRAM

32 MB

LED

TX, RX, Power, LAN, Ready

* Combo 모델은 RS422, RS485 LED

전원

DC 9 ~ 30V Adapter, Terminal Block

사이즈

71.9(W) x 107.5(L) x 25.2(H) mm

무게

125 g

케이스 재질

알루미늄

동작환경

동작 온도

-40 ~ 85 ℃

저장 온도

-60 ~ 150 ℃

습도

5 ~ 95% Non-condensing

<연결케이블>
